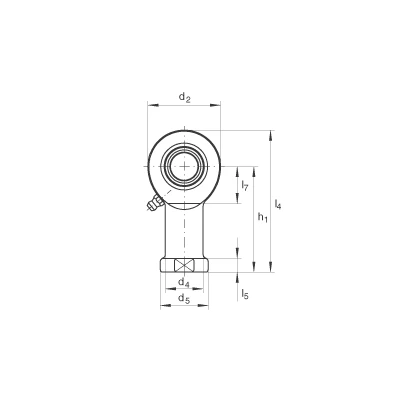

Шарнирные головки GIL80-DO-2RS

с внутренней резьбой, обслуживаемые, по DIN ISO 12240-4, с контактными уплотнениями с двух сторон, левая резьба

d 0

80 mm 0

Допуск: 0 / -0,015 0

d₂

180 mm

l₄

320 mm

0,055 - 0,142 mm

радиальный зазор подшипникаCN

55 mm

Допуск: 0 / -0,15

C₁

47 mm

120 mm

d₁

89,4 mm

d₃

M64X4

сбег резьбы либо канавка в конце резьбы по выбору изготовителя

d₄

95 mm

d₅

110 mm

d_K

105 mm

h₁

230 mm

l₃

85 mm

l₅

25 mm

l₇

100 mm

r_{1s min}

1 mm

Координаты монтажных фасок

100 mm

6 °

12 kg

Вес

C_r

402000 N

динамическая грузоподъемность, радиальная

C_0r

690000 N

статическая грузоподъемность, радиальнаягрузоподъемность головки
