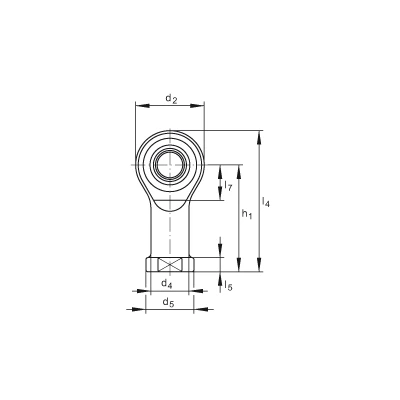

Шарнирные головки GIKSR5-PS
Шарнирные головки GIKSR5-PS
с внутренней резьбой, из легированной стали, необслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
5 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,012 / 0 0
d2 max
19 mm
l4
36,5 mm
0,003 - 0,035 mm
радиальный зазор
B
8 mm
Допуск: 0 / -0,12
C1
6 mm
D
13 mm
d1
7,7 mm
d3
M5
d4
9 mm
d5
11 mm
dK
11,1 mm
h1
27 mm
l3 min
8 mm
l5
4 mm
l7 min
9 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
9 mm
α
13 °
m
0,017 kg
Вес
Cr
6000 N
динамическая грузоподъемность, радиальная
C0r
3800 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
