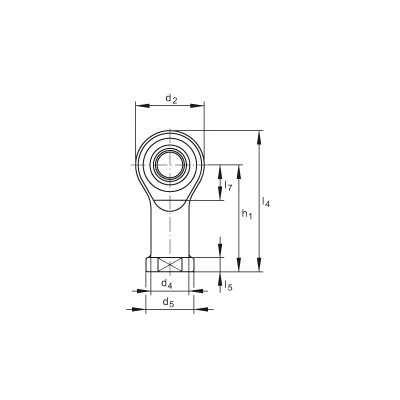

Шарнирные головки GIKSL12-PS
Шарнирные головки GIKSL12-PS
с внутренней резьбой, из легированной стали, необслуживаемые, по DIN ISO 12240-4, левая резьба
d 0
12 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,018 / 0 0
d2 max
33 mm
l4
66,5 mm
0,005 - 0,045 mm
радиальный зазор
B
16 mm
Допуск: 0 / -0,12
C1
12 mm
D
26 mm
d1
15,4 mm
d3
M12
d4
17,5 mm
d5
22 mm
dK
22,2 mm
h1
50 mm
l3 min
18 mm
l5
6,5 mm
l7 min
16 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
19 mm
α
13 °
m
0,107 kg
Вес
Cr
24000 N
динамическая грузоподъемность, радиальная
C0r
9100 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
