Шарнирные головки GIKR20-PW
Шарнирные головки GIKR20-PW
с внутренней резьбой, необслуживаемые, по DIN ISO 12240-4, правая резьба

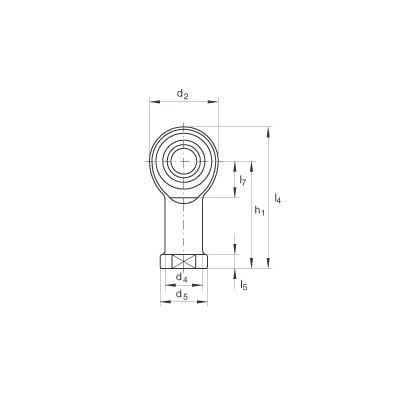

d 0
20 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,021 / 0 0
d2
50 mm
l4
102 mm
0 - 0,035 mm
радиальный зазор
B
25 mm
Допуск: 0 / -0,12
C1
18 mm
D
40 mm
d1
24,3 mm
d3
M20X1,5
d4
27,5 mm
d5
35 mm
dK
34,925 mm
h1
77 mm
l3
33 mm
l5
10 mm
l7
26 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
30 mm
α
14 °
соответствует также ISO 8139
m
0,42 kg
Вес
Cr
56600 N
динамическая грузоподъемность, радиальная
C0r
45600 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
