Шарнирные головки GIKR12-PW
Шарнирные головки GIKR12-PW
с внутренней резьбой, необслуживаемые, по DIN ISO 12240-4, правая резьба

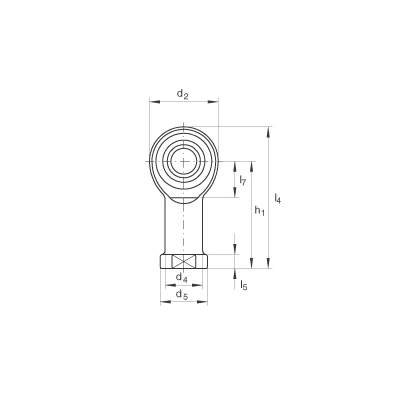

d 0
12 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,018 / 0 0
d2
32 mm
l4
66 mm
0 - 0,035 mm
радиальный зазор
B
16 mm
Допуск: 0 / -0,12
C1
12 mm
D
26 mm
d1
15,4 mm
d3
M12
d4
17,5 mm
d5
22 mm
dK
22,225 mm
h1
50 mm
l3
22 mm
l5
6,5 mm
l7
17 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
19 mm
α
13 °
m
0,1 kg
Вес
Cr
24000 N
динамическая грузоподъемность, радиальная
C0r
20800 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
