Шарнирные головки GIKR22-PB
Шарнирные головки GIKR22-PB
с внутренней резьбой, обслуживаемые, по DIN ISO 12240-4, правая резьба

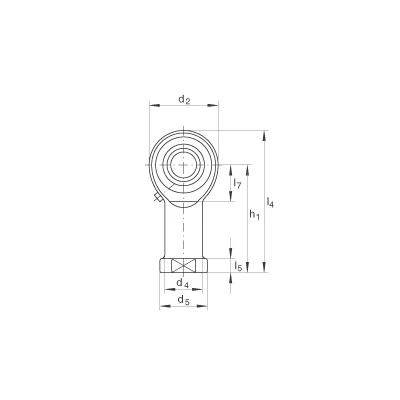

d 0
22 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,021 / 0 0
d2
54 mm
l4
111 mm
0 - 0,035 mm
радиальный зазор подшипника с отклонением от DIN ISO 12240-1-размерная серия K
B
28 mm
Допуск: 0 / -0,12
C1
20 mm
D
42 mm
d1
25,8 mm
d3
M22X1,5
d4
30 mm
d5
38 mm
dK
38,1 mm
h1
84 mm
l3
37 mm
l5
12 mm
l7
29 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
32 mm
α
15 °
m
0,54 kg
Вес
Cr
38100 N
динамическая грузоподъемность, радиальная
C0r
61100 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
