Шарнирные головки GIKR18-PB
Шарнирные головки GIKR18-PB
с внутренней резьбой, обслуживаемые, по DIN ISO 12240-4, правая резьба

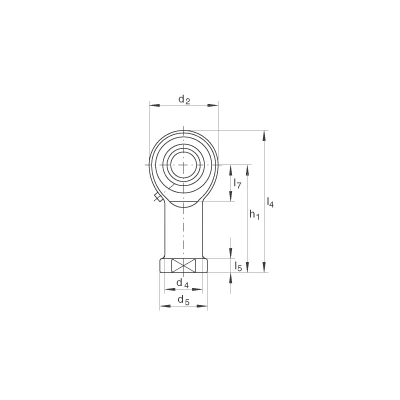

d 0
18 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,018 / 0 0
d2
46 mm
l4
94 mm
0 - 0,035 mm
радиальный зазор подшипника с отклонением от DIN ISO 12240-1-размерная серия K
B
23 mm
Допуск: 0 / -0,12
C1
16,5 mm
D
35 mm
d1
21,8 mm
d3
M18X1,5
d4
25 mm
d5
31 mm
dK
31,75 mm
h1
71 mm
l3
32 mm
l5
10 mm
l7
25 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
27 mm
α
15 °
m
0,32 kg
Вес
Cr
26200 N
динамическая грузоподъемность, радиальная
C0r
47000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
