Шарнирные головки GIKR14-PB
Шарнирные головки GIKR14-PB
с внутренней резьбой, обслуживаемые, по DIN ISO 12240-4, правая резьба

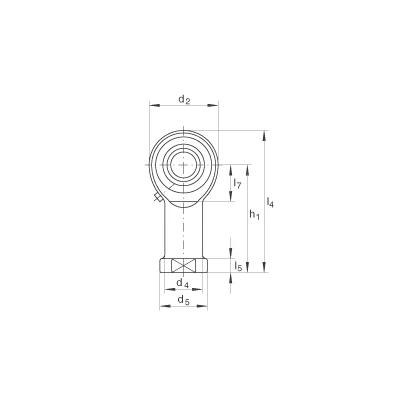

d 0
14 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,018 / 0 0
d2
36 mm
l4
75 mm
0 - 0,035 mm
радиальный зазор подшипника с отклонением от DIN ISO 12240-1-размерная серия K
B
19 mm
Допуск: 0 / -0,12
C1
13,5 mm
D
28 mm
с отклонением от DIN ISO 12240-4, размерная серия K
d1
16,8 mm
d3
M14
d4
21 mm
d5
26 mm
dK
25,4 mm
h1
57 mm
l3
25 mm
l5
8 mm
l7
18 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
22 mm
α
16 °
m
0,16 kg
Вес
Cr
17100 N
динамическая грузоподъемность, радиальная
C0r
32000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
