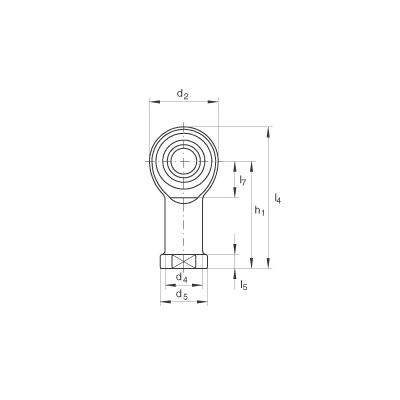

Шарнирные головки GIKPR16-PW

d 0

16 mm  0

 Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,018 / 0 0

d₂

42 mm



l₄

85 mm



0 - 0,035 mm

 радиальный зазор

B

21 mm

 Допуск: 0 / -0,12

C₁

15 mm



D

32 mm



d₁

19,3 mm



d₃

M16X1,5



d₄

22 mm



d₅

28 mm



d_K

28,575 mm



h₁

64 mm



l₃

28 mm



l₅

8 mm



l₇

23 mm



r_{1s min}

0,3 mm

 Координаты монтажных фасок

W

22 mm



α

15 °





 Типоряд GIKPR..-PW имеет посадочное место с мелкой резьбой для стандартного пневмоцилиндра по DIN 24 335 (только правая резьба).



 соответствует также ISO 8139

m

0,22 kg

 Вес

C_r

38600 N

 динамическая грузоподъемность, радиальная

C_0r

45300 N

 статическая грузоподъемность, радиальнаягрузоподъемность головки
