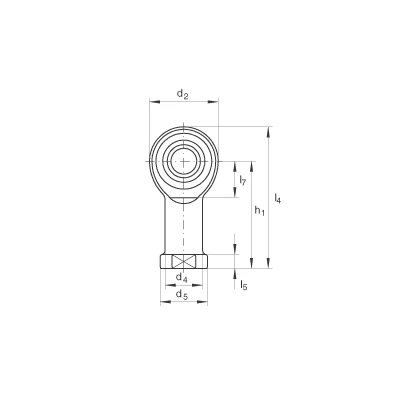

Шарнирные головки GIKPR12-PW

d 0

12 mm  0

 Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,018 / 0 0

d₂

32 mm



l₄

66 mm



0 - 0,035 mm

 радиальный зазор

B

16 mm

 Допуск: 0 / -0,12

C₁

12 mm



D

26 mm



d₁

15,4 mm



d₃

M12X1,25



d₄

17,5 mm



d₅

22 mm



d_K

22,225 mm



h₁

50 mm



l₃

22 mm



l₅

6,5 mm



l₇

17 mm



r_{1s min}

0,3 mm

 Координаты монтажных фасок

W

19 mm



α

13 °





 Типоряд GIKPR..-PW имеет посадочное место с мелкой резьбой для стандартного пневмоцилиндра по DIN 24 335 (только правая резьба).



 соответствует также ISO 8139

m

0,1 kg

 Вес

C_r

24000 N

 динамическая грузоподъемность, радиальная

C_0r

20800 N

 статическая грузоподъемность, радиальнаягрузоподъемность головки
