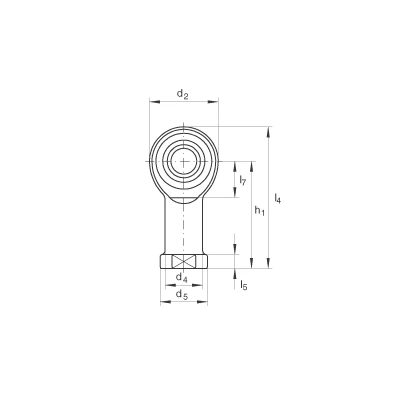

Шарнирные головки GIKPR10-PW

d 0

10 mm  0

 Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,015 / 0 0

d₂

28 mm



l₄

57 mm



0 - 0,035 mm

 радиальный зазор

B

14 mm

 Допуск: 0 / -0,12

C₁

10,5 mm



D

22 mm



d₁

12,9 mm



d₃

M10X1,25



d₄

15 mm



d₅

19 mm



d_K

19,05 mm



h₁

43 mm



l₃

20 mm



l₅

6,5 mm



l₇

15 mm



r_{1s min}

0,3 mm

 Координаты монтажных фасок

W

17 mm



α

13 °





 Типоряд GIKPR..-PW имеет посадочное место с мелкой резьбой для стандартного пневмоцилиндра по DIN 24 335 (только правая резьба).



 соответствует также ISO 8139

m

0,077 kg

 Вес

C_r

18100 N

 динамическая грузоподъемность, радиальная

C_0r

18500 N

 статическая грузоподъемность, радиальнаягрузоподъемность головки
