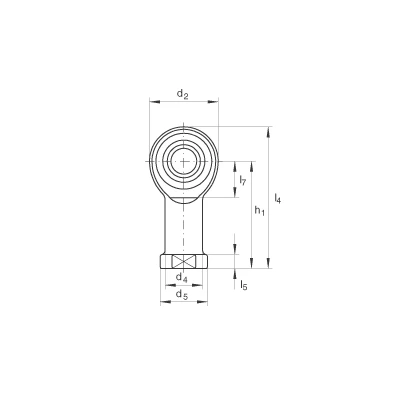

Шарнирные головки GIKL10-PW
Шарнирные головки GIKL10-PW
с внутренней резьбой, необслуживаемые, по DIN ISO 12240-4, левая резьба
d 0
10 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,015 / 0 0
d2
28 mm
l4
57 mm
0 - 0,035 mm
радиальный зазор
B
14 mm
Допуск: 0 / -0,12
C1
10,5 mm
D
22 mm
d1
12,9 mm
d3
M10
d4
15 mm
d5
19 mm
dK
19,05 mm
h1
43 mm
l3
20 mm
l5
6,5 mm
l7
15 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
17 mm
α
13 °
m
0,077 kg
Вес
Cr
18100 N
динамическая грузоподъемность, радиальная
C0r
18500 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
