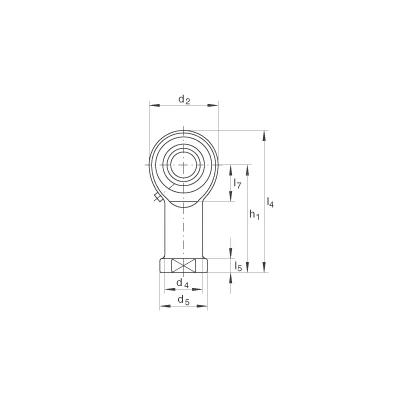

Шарнирные головки GIKL8-PB
Шарнирные головки GIKL8-PB
с внутренней резьбой, обслуживаемые, по DIN ISO 12240-4, левая резьба
d 0
8 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,015 / 0 0
d2
24 mm
l4
48 mm
0 - 0,035 mm
радиальный зазор подшипника с отклонением от DIN ISO 12240-1-размерная серия K
B
12 mm
Допуск: 0 / -0,12
C1
9 mm
D
19 mm
d1
10,3 mm
d3
M8
d4
12,5 mm
d5
16 mm
dK
15,875 mm
h1
36 mm
l3
16 mm
l5
5 mm
l7
13 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
14 mm
α
14 °
m
0,047 kg
Вес
Cr
7200 N
динамическая грузоподъемность, радиальная
C0r
13100 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
