Шарнирные головки GIHRK90-DO
Шарнирные головки GIHRK90-DO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
90 mm 0
Допуск: 0 / -0,02 0

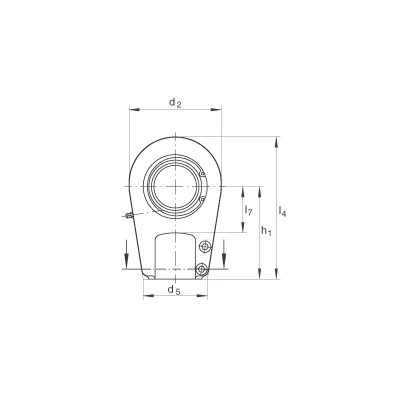

d2
206 mm
l4
323 mm
0,055 - 0,142 mm
радиальный зазор подшипникаCN
B
60 mm
Допуск: 0 / -0,2
C1
65 mm
D
130 mm
d1
98,1 mm
d3
M100X2
d4
124 mm
d5
146 mm

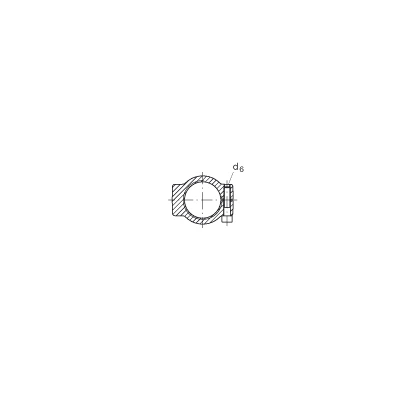

d6
M16X60
винт с цилиндрической головкой по DIN 912-10.9
dK
115 mm
h1
210 mm
l3
101 mm
l7
90 mm
r1s min
1 mm
Координаты монтажных фасок
α
5 °
m
21,5 kg
Вес
Cr
489000 N
динамическая грузоподъемность, радиальная
C0r
811000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
195 Nm
момент затяжки гаек
