Шарнирные головки GIHRK80-DO
Шарнирные головки GIHRK80-DO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
80 mm 0
Допуск: 0 / -0,015 0

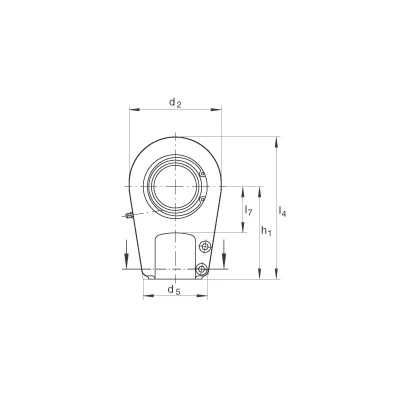

d2
176 mm
l4
265 mm
0,055 - 0,142 mm
радиальный зазор подшипникаCN
B
55 mm
Допуск: 0 / -0,15
C1
60 mm
D
120 mm
d1
89,4 mm
d3
M80X2
d4
102 mm
d5
125 mm

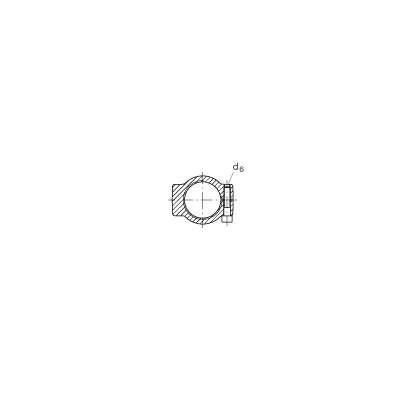

d6
M16X50
винт с цилиндрической головкой по DIN 912-10.9
dK
105 mm
h1
170 mm
l3
81 mm
l7
80 mm
r1s min
1 mm
Координаты монтажных фасок
α
6 °
m
12 kg
Вес
Cr
402000 N
динамическая грузоподъемность, радиальная
C0r
551000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
195 Nm
момент затяжки гаек
