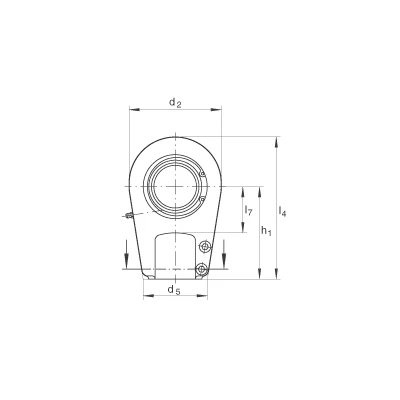

Шарнирные головки GIHRK70-DO
Шарнирные головки GIHRK70-DO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
70 mm 0
Допуск: 0 / -0,015 0
d2
154 mm
l4
232 mm
0,055 - 0,142 mm
радиальный зазор подшипникаCN
B
49 mm
Допуск: 0 / -0,15
C1
55 mm
D
105 mm
d1
77,8 mm
d3
M65X1,5
d4
86 mm
d5
100 mm

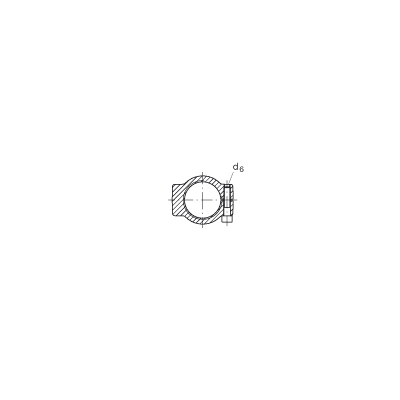

d6
M12X50
винт с цилиндрической головкой по DIN 912-10.9
dK
92 mm
h1
150 mm
l3
66 mm
l7
75 mm
r1s min
1 mm
Координаты монтажных фасок
α
6 °
m
8,5 kg
Вес
Cr
313000 N
динамическая грузоподъемность, радиальная
C0r
441000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
80 Nm
момент затяжки гаек
