Шарнирные головки GIHRK50-DO
Шарнирные головки GIHRK50-DO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
50 mm 0
Допуск: 0 / -0,012 0

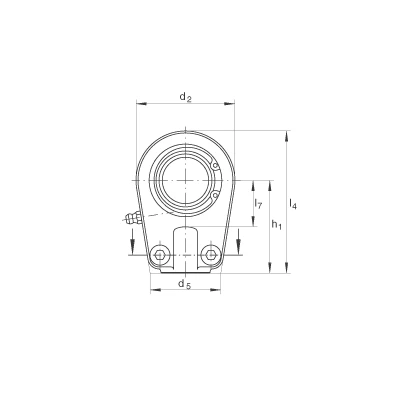

d2
116 mm
l4
163 mm
0,043 - 0,12 mm
радиальный зазор подшипникаCN
B
35 mm
Допуск: 0 / -0,12
C1
40 mm
D
75 mm
d1
55,9 mm
d3
M45X1,5
d4
61 mm
d5
88 mm

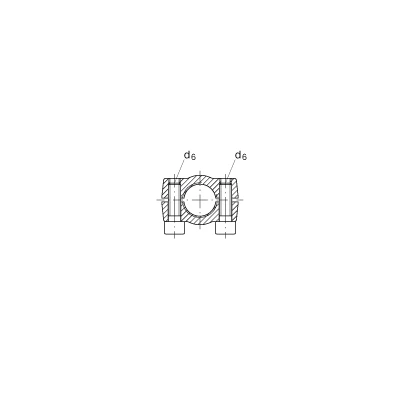

d6
M12X35
винт с цилиндрической головкой по DIN 912-10.9
dK
66 mm
h1
105 mm
l3
46 mm
l7
55 mm
r1s min
0,6 mm
Координаты монтажных фасок
α
6 °
m
3,8 kg
Вес
Cr
157000 N
динамическая грузоподъемность, радиальная
C0r
333000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
110 Nm
момент затяжки гаек
