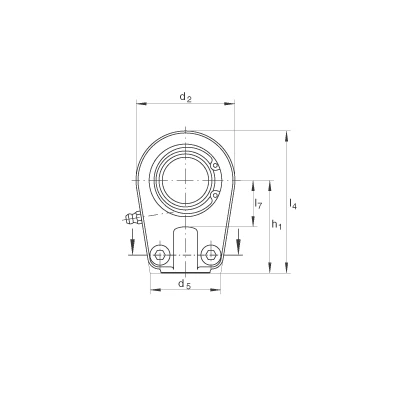

Шарнирные головки GIHRK40-DO
Шарнирные головки GIHRK40-DO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
40 mm 0
Допуск: 0 / -0,012 0
d2
94 mm
l4
132 mm
0,043 - 0,12 mm
радиальный зазор подшипникаCN
B
28 mm
Допуск: 0 / -0,12
C1
35 mm
D
62 mm
d1
45 mm
d3
M35X1,5
d4
49 mm
d5
66 mm

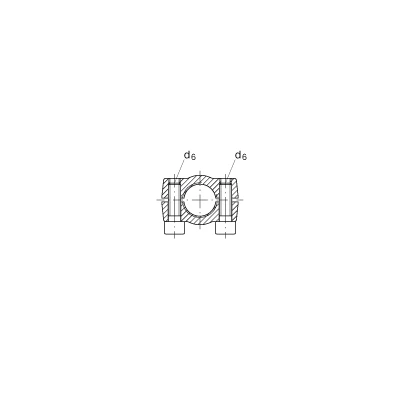

d6
M10X35
винт с цилиндрической головкой по DIN 912-10.9
dK
53 mm
h1
85 mm
l3
36 mm
l7
45 mm
r1s min
0,6 mm
Координаты монтажных фасок
α
7 °
m
2 kg
Вес
Cr
99100 N
динамическая грузоподъемность, радиальная
C0r
228000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
64 Nm
момент затяжки гаек
