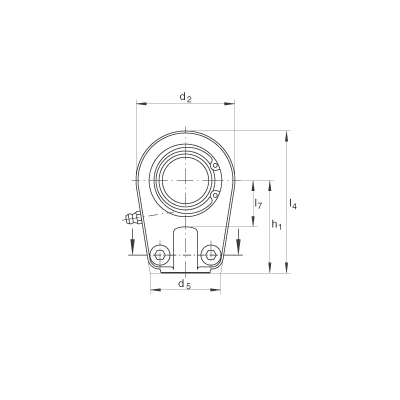

Шарнирные головки GIHRK35-DO
Шарнирные головки GIHRK35-DO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
35 mm 0
Допуск: 0 / -0,012 0
d2
78 mm
l4
109 mm
0,037 - 0,1 mm
радиальный зазор подшипникаCN
B
25 mm
Допуск: 0 / -0,12
C1
30 mm
D
55 mm
d1
39,7 mm
d3
M28X1,5
d4
40 mm
d5
58 mm

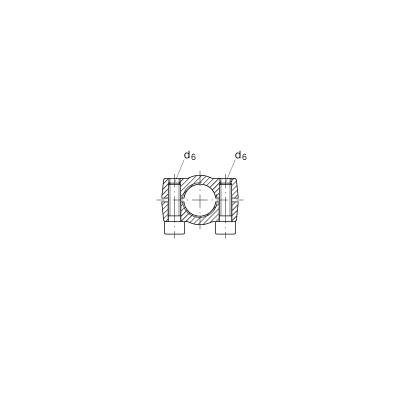

d6
M10X30
винт с цилиндрической головкой по DIN 912-10.9
dK
47 mm
h1
70 mm
l3
29 mm
l7
38 mm
r1s min
0,6 mm
Координаты монтажных фасок
α
6 °
m
1,2 kg
Вес
Cr
79900 N
динамическая грузоподъемность, радиальная
C0r
140000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
64 Nm
момент затяжки гаек
