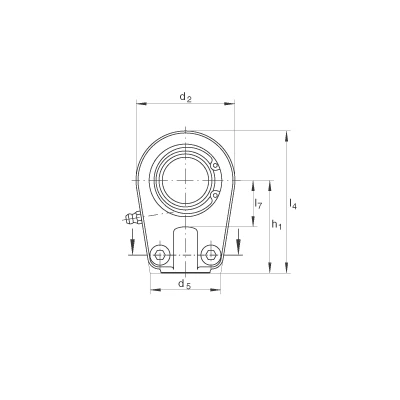

Шарнирные головки GIHRK30-DO
Шарнирные головки GIHRK30-DO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
30 mm 0
Допуск: 0 / -0,01 0
d2
64 mm
l4
92 mm
0,037 - 0,1 mm
радиальный зазор подшипникаCN
B
22 mm
Допуск: 0 / -0,12
C1
28 mm
D
47 mm
d1
34,2 mm
d3
M22X1,5
d4
32 mm
d5
46 mm

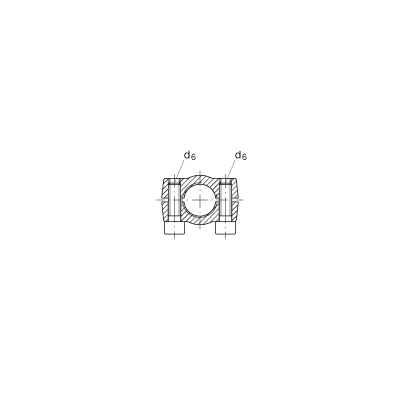

d6
M8X25
винт с цилиндрической головкой по DIN 912-10.9
dK
40,7 mm
h1
60 mm
l3
23 mm
l7
30 mm
r1s min
0,6 mm
Координаты монтажных фасок
α
6 °
сбег резьбы по DIN 76
m
0,74 kg
Вес
Cr
62300 N
динамическая грузоподъемность, радиальная
C0r
96800 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
32 Nm
момент затяжки гаек
