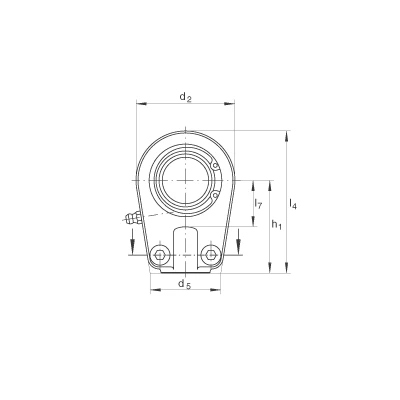

Шарнирные головки GIHRK25-DO
Шарнирные головки GIHRK25-DO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
25 mm 0
Допуск: 0 / -0,01 0
d2
56 mm
l4
78 mm
0,037 - 0,1 mm
радиальный зазор подшипникаCN
B
20 mm
Допуск: 0 / -0,12
C1
23 mm
D
42 mm
d1
29,3 mm
d3
M16X1,5
d4
25 mm
d5
41 mm

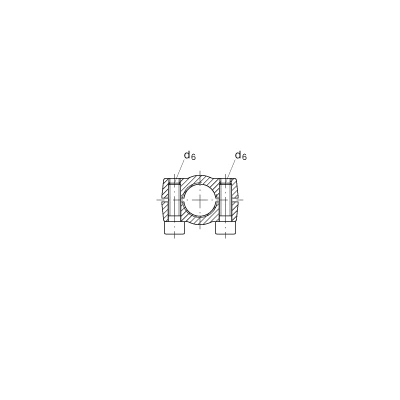

d6
M8X25
винт с цилиндрической головкой по DIN 912-10.9
dK
35,5 mm
h1
50 mm
l3
17 mm
l7
25 mm
r1s min
0,6 mm
Координаты монтажных фасок
α
7 °
сбег резьбы по DIN 76
m
0,48 kg
Вес
Cr
48300 N
динамическая грузоподъемность, радиальная
C0r
65500 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
32 Nm
момент затяжки гаек
