Шарнирные головки GIHRK110-DO
Шарнирные головки GIHRK110-DO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
110 mm 0
Допуск: 0 / -0,02 0

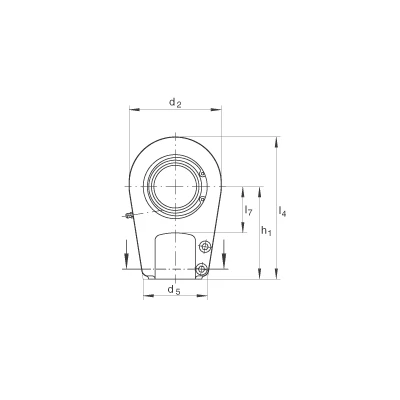

d2
265 mm
l4
407,5 mm
0,065 - 0,165 mm
радиальный зазор подшипникаCN
B
70 mm
Допуск: 0 / -0,2
C1
80 mm
D
160 mm
d1
121,2 mm
d3
M120X3
d4
152 mm
d5
190 mm

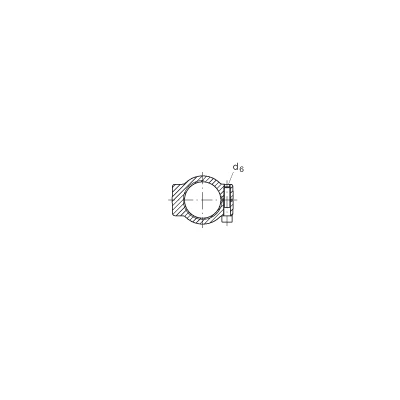

d6
M20X70
винт с цилиндрической головкой по DIN 912-10.9
dK
140 mm
h1
265 mm
l3
125 mm
l7
115 mm
r1s min
1 mm
Координаты монтажных фасок
α
6 °
m
40,5 kg
Вес
Cr
655000 N
динамическая грузоподъемность, радиальная
C0r
1380000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
385 Nm
момент затяжки гаек
