Шарнирные головки GIHRK100-DO

с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба

d 0

100 mm 0

Допуск: 0 / -0,02 0

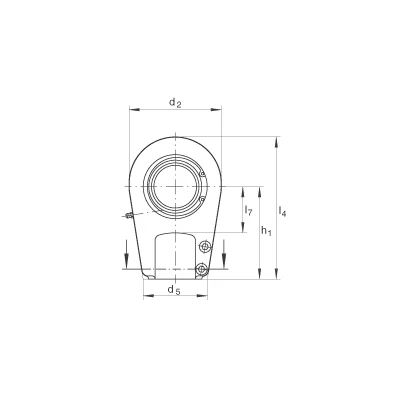

d₂

230 mm

l₄

360 mm

0,065 - 0,165 mm

радиальный зазор подшипникаCN

70 mm

Допуск: 0 / -0,2

C₁

70 mm

150 mm

d₁

109,5 mm

d₃

M110X2

d₄

138 mm

d₅

166 mm

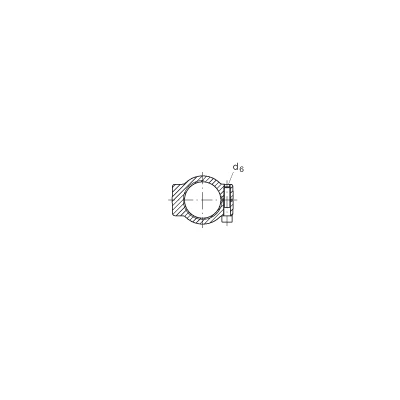

d₆

M20X60

винт с цилиндрической головкой по DIN 912-10.9

d_K

130 mm

h₁

235 mm

l₃

111 mm

l₇

105 mm

r_{1s min}

1 mm

Координаты монтажных фасок

7 °

27,5 kg

Вес

C_r

608000 N

динамическая грузоподъемность, радиальная

C_0r

920000 N

статическая грузоподъемность, радиальнаягрузоподъемность головки

M_A

385 Nm

момент затяжки гаек
