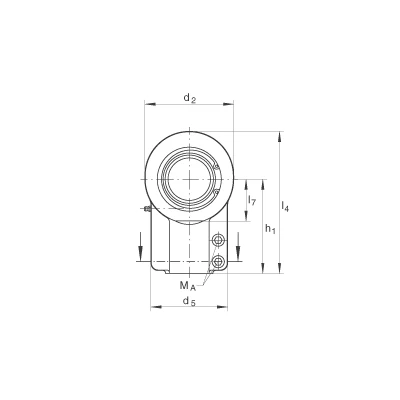

Шарнирные головки GIHNRK90-LO
Шарнирные головки GIHNRK90-LO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
90 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,035 / 0 0
d2
185 mm
l4
296 mm
0,055 - 0,142 mm
радиальный зазор
B
90 mm
Допуск: 0 / -0,35
C1
72 mm

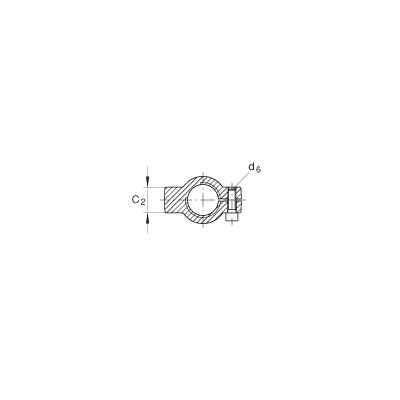

C2
52 mm
D
130 mm
d1
99 mm
d3
M72X3
d4
100 mm
d5
160 mm
d6
M16X50
винт с цилиндрической головкой по DIN 912-10.9
dK
115 mm
FZ
400000 N
номинальное усилие цилиндра
h1
195 mm
l3
91 mm
l7
85 mm
r1s min
1 mm
Координаты монтажных фасок
α
4 °
сбег резьбы либо канавка в конце резьбы по выбору изготовителя
не содержится в DIN 24338
m
17 kg
Вес
Cr
489000 N
динамическая грузоподъемность, радиальная
C0r
660000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
400 Nm
момент затяжки гаек
500
номинальное усилие цилиндра
