Шарнирные головки GIHNRK70-LO
Шарнирные головки GIHNRK70-LO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
70 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,03 / 0 0

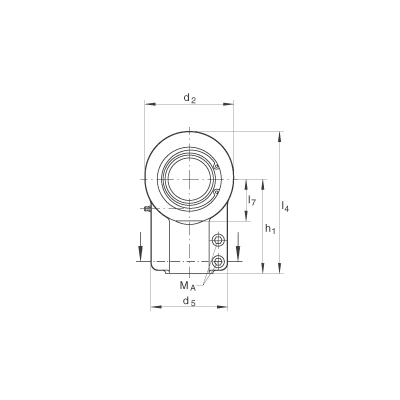

d2
155 mm
l4
245 mm
0,055 - 0,142 mm
радиальный зазор
B
70 mm
Допуск: 0 / -0,3
C1
57 mm

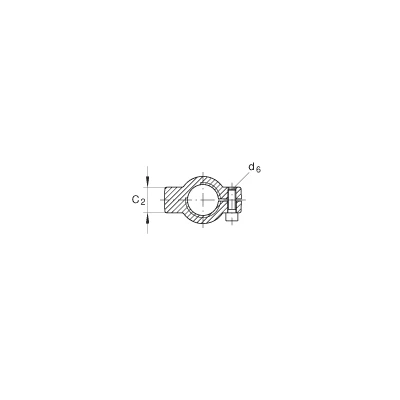

C2
42 mm
D
105 mm
d1
79 mm
d3
M56X2
d4
80 mm
d5
135 mm
d6
M16X40
винт с цилиндрической головкой по DIN 912-10.9
dK
92 mm
FZ
250000 N
номинальное усилие цилиндра
h1
160 mm
l3
76 mm
l7
70 mm
r1s min
1 mm
Координаты монтажных фасок
α
4 °
сбег резьбы либо канавка в конце резьбы по выбору изготовителя
не содержится в DIN 24338
m
9,5 kg
Вес
Cr
313000 N
динамическая грузоподъемность, радиальная
C0r
475000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
195 Nm
момент затяжки гаек
250
номинальное усилие цилиндра
