Шарнирные головки GIHNRK63-LO
Шарнирные головки GIHNRK63-LO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
63 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,03 / 0 0

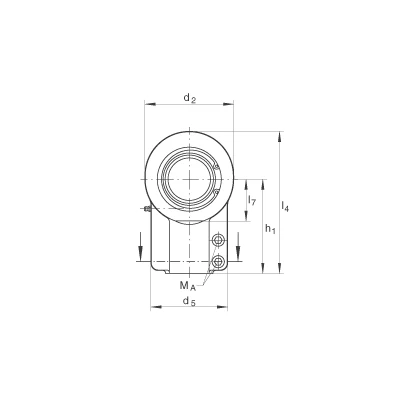

d2
132 mm
l4
211 mm
0,055 - 0,142 mm
радиальный зазор
B
63 mm
Допуск: 0 / -0,3
C1
52 mm

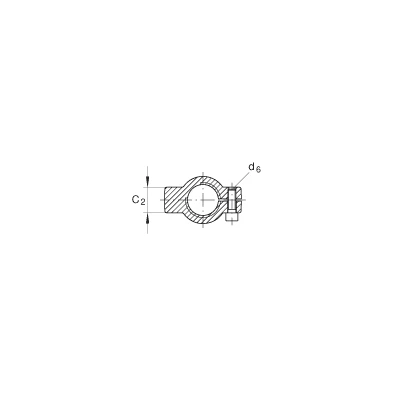

C2
38 mm
D
95 mm
d1
71,5 mm
d3
M48X2
d4
70 mm
d5
114 mm
d6
M12X35
винт с цилиндрической головкой по DIN 912-10.9
dK
83 mm
FZ
200000 N
номинальное усилие цилиндра
h1
140 mm
l3
64 mm
l7
62 mm
r1s min
1 mm
Координаты монтажных фасок
α
4 °
сбег резьбы либо канавка в конце резьбы по выбору изготовителя
m
7,6 kg
Вес
Cr
254000 N
динамическая грузоподъемность, радиальная
C0r
321000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
80 Nm
момент затяжки гаек
200
номинальное усилие цилиндра
