Шарнирные головки GIHNRK40-LO
Шарнирные головки GIHNRK40-LO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
40 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,072 / +0,037 0

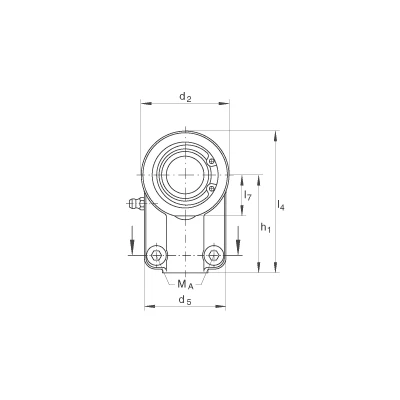

d2
89 mm
l4
141,5 mm
0,043 - 0,12 mm
радиальный зазор
B
40 mm
Допуск: 0 / -0,25
C1
32 mm
C2
26 mm
D
62 mm
d1
46 mm
d3
M33X2
d4
47 mm
d5
80 mm

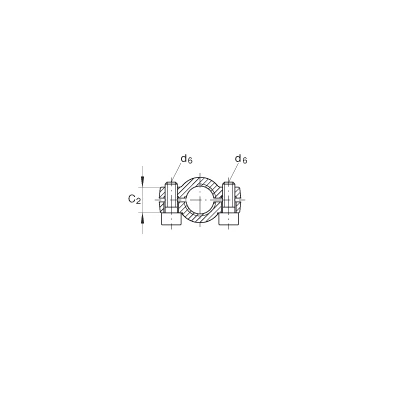

d6
M10X25
винт с цилиндрической головкой по DIN 912-10.9
dK
53 mm
FZ
80000 N
номинальное усилие цилиндра
h1
97 mm
l3
46 mm
l7
41 mm
r1s min
0,6 mm
Координаты монтажных фасок
α
4 °
сбег резьбы либо канавка в конце резьбы по выбору изготовителя
m
2,1 kg
Вес
Cr
99100 N
динамическая грузоподъемность, радиальная
C0r
176000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
64 Nm
момент затяжки гаек
80
номинальное усилие цилиндра
