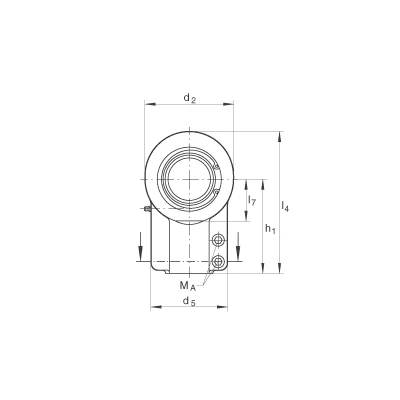

Шарнирные головки GIHNRK160-LO
Шарнирные головки GIHNRK160-LO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
160 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,04 / 0 0
d2
326 mm
l4
488 mm
0,065 - 0,192 mm
радиальный зазор
B
160 mm
Допуск: 0 / -0,4
C1
130 mm
C2
82 mm
D
230 mm
d1
177 mm
d3
M125X4
d4
165 mm
d5
250 mm
d6
M24X80
винт с цилиндрической головкой по DIN 912-10.9
dK
200 mm
FZ
1250000 N
номинальное усилие цилиндра
h1
310 mm
l3
126 mm
l7
150 mm
r1s min
1 mm
Координаты монтажных фасок
α
4 °
m
80 kg
Вес
Cr
1360000 N
динамическая грузоподъемность, радиальная
C0r
2080000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
660 Nm
момент затяжки гаек
1250
номинальное усилие цилиндра
