Шарнирные головки GIHNRK16-LO
Шарнирные головки GIHNRK16-LO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
16 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,018 / 0 0

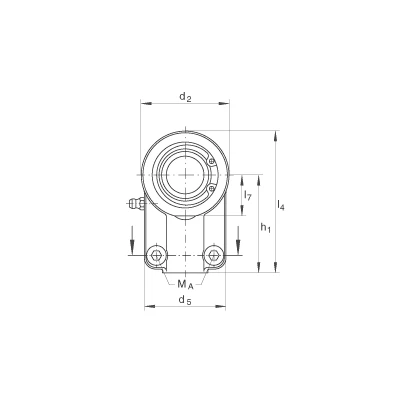

d2
40 mm
l4
64 mm
0,03 - 0,082 mm
радиальный зазор
B
16 mm
Допуск: 0 / -0,18
C1
13 mm

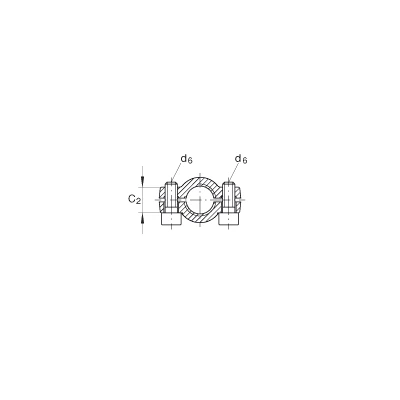

C2
13 mm
D
28 mm
d1
20 mm
d3
M14X1,5
d4
21 mm
d5
40 mm
d6
M6X16
винт с цилиндрической головкой по DIN 912-10.9
dK
23 mm
FZ
12500 N
номинальное усилие цилиндра
h1
44 mm
l3
19 mm
l7
18 mm
r1s min
0,3 mm
Координаты монтажных фасок
α
4 °
сквозное цилиндрическое
m
0,2 kg
Вес
Cr
17700 N
динамическая грузоподъемность, радиальная
C0r
35400 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
13 Nm
момент затяжки гаек
12,5
номинальное усилие цилиндра
