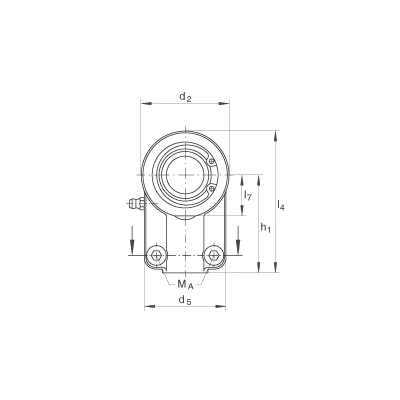

Шарнирные головки GIHNRK12-LO
Шарнирные головки GIHNRK12-LO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
12 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,018 / 0 0
d2
32 mm
l4
54 mm
0,023 - 0,068 mm
радиальный зазор
B
12 mm
Допуск: 0 / -0,18
C1
10,6 mm

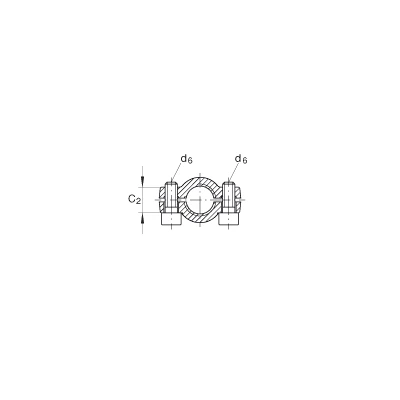

C2
10,6 mm
D
22 mm
d1
15,5 mm
d3
M12X1,25
d4
16,5 mm
d5
32 mm
d6
M5X12
винт с цилиндрической головкой по DIN 912-10.9
dK
18 mm
FZ
8000 N
номинальное усилие цилиндра
h1
38 mm
l3
17 mm
l7
14 mm
r1s min
0,3 mm
Координаты монтажных фасок
α
4 °
несмазываемые
сквозное цилиндрическое
m
0,1 kg
Вес
Cr
10800 N
динамическая грузоподъемность, радиальная
C0r
24000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
8 Nm
момент затяжки гаек
8
номинальное усилие цилиндра
