Шарнирные головки GIHNRK100-LO
Шарнирные головки GIHNRK100-LO
с зажимом хвостовика винтами, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
100 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,035 / 0 0

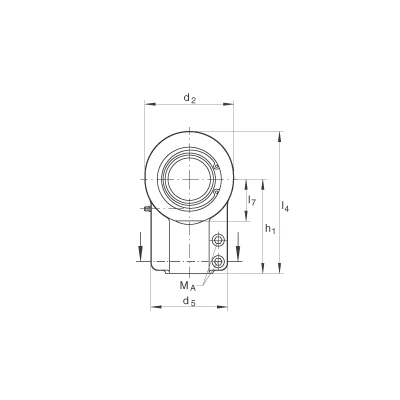

d2
210 mm
l4
322 mm
0,065 - 0,165 mm
радиальный зазор
B
100 mm
Допуск: 0 / -0,35
C1
84 mm

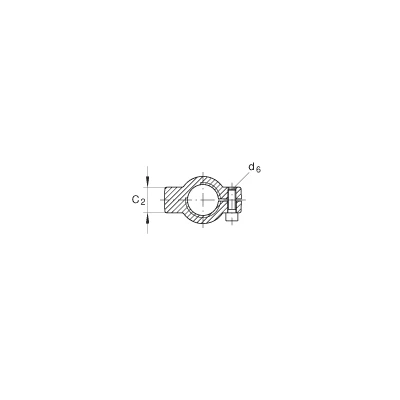

C2
62 mm
D
150 mm
d1
113 mm
d3
M80X3
d4
110 mm
d5
178 mm
d6
M20X60
винт с цилиндрической головкой по DIN 912-10.9
dK
130 mm
FZ
500000 N
номинальное усилие цилиндра
h1
210 mm
l3
96 mm
l7
98 mm
r1s min
1 mm
Координаты монтажных фасок
α
4 °
m
28 kg
Вес
Cr
608000 N
динамическая грузоподъемность, радиальная
C0r
840000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
MA
385 Nm
момент затяжки гаек
500
номинальное усилие цилиндра
