Шарнирные головки GAR30-DO
Шарнирные головки GAR30-DO
с наружной резьбой, обслуживаемые, по DIN ISO 12 240-4, правая резьба

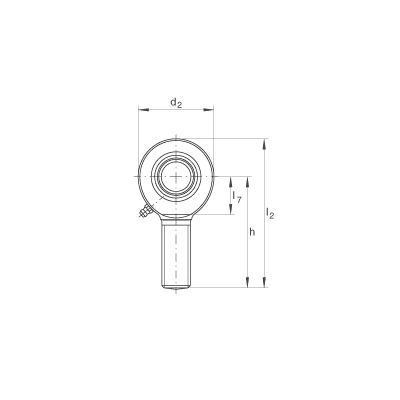

d 0
30 mm 0
Допуск: 0 / -0,01 0
d2
73 mm
l2
146,5 mm
0,037 - 0,1 mm
радиальный зазор подшипникаCN
B
22 mm
Допуск: 0 / -0,12
C1
21 mm
D
47 mm
d1
34,2 mm
d3
M30X2
dK
40,7 mm
h
110 mm
l1
65 mm
l7
37 mm
r1s min
0,6 mm
Координаты монтажных фасок
α
6 °
m
0,89 kg
Вес
Cr
62300 N
динамическая грузоподъемность, радиальная
C0r
119000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
