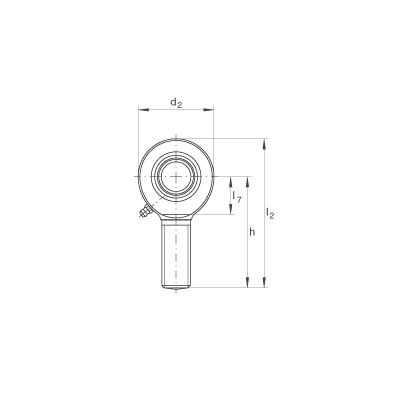

Шарнирные головки GAR10-DO
Шарнирные головки GAR10-DO
с наружной резьбой, обслуживаемые, по DIN ISO 12 240-4, правая резьба
d 0
10 mm 0
Допуск: 0 / -0,008 0
d2
29 mm
l2
62,5 mm
0,023 - 0,068 mm
радиальный зазор подшипникаCN
B
9 mm
Допуск: 0 / -0,12
C1
7 mm
D
19 mm
d1
13,2 mm
d3
M10
dK
16 mm
h
48 mm
l1
26 mm
l7
15 mm
r1s min
0,3 mm
Координаты монтажных фасок
α
12 °
несмазываемые
m
0,051 kg
Вес
Cr
8160 N
динамическая грузоподъемность, радиальная
C0r
20600 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
