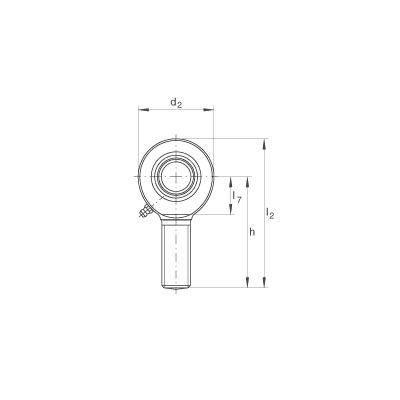

Шарнирные головки GAL15-DO
Шарнирные головки GAL15-DO
с наружной резьбой, обслуживаемые, по DIN ISO 12 240-4, левая резьба
d 0
15 mm 0
Допуск: 0 / -0,008 0
d2
40 mm
l2
83 mm
0,03 - 0,082 mm
радиальный зазор подшипникаCN
B
12 mm
Допуск: 0 / -0,12
C1
10 mm
D
26 mm
d1
18,4 mm
d3
M14
dK
22 mm
h
63 mm
l1
34 mm
l7
20 mm
r1s min
0,3 mm
Координаты монтажных фасок
α
8 °
смазывание через смазочное отверстие в корпусе
m
0,14 kg
Вес
Cr
16900 N
динамическая грузоподъемность, радиальная
C0r
41600 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
