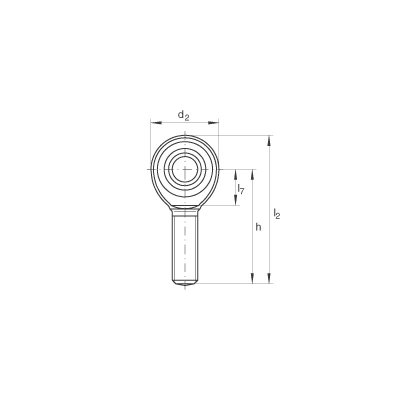

Шарнирные головки GAKR22-PW

с наружной резьбой, необслуживаемые, по DIN ISO 12240-4, правая резьба

d 0

22 mm 0

Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,021 / 0 0

d₂

54 mm

l₂

111 mm

0 - 0,035 mm

радиальный зазор

28 mm

Допуск: 0 / -0,12

C₁

20 mm

42 mm

d₁

25,8 mm

d₃

M22X1,5

d_K

38,1 mm

84 mm

l₁

48 mm

l₇

29 mm

r_{1s min}

0,3 mm

Координаты монтажных фасок

15 °

0,48 kg

Вес

C_r

68600 N

динамическая грузоподъемность, радиальная

C_0r

61100 N

статическая грузоподъемность, радиальнаягрузоподъемность головки
