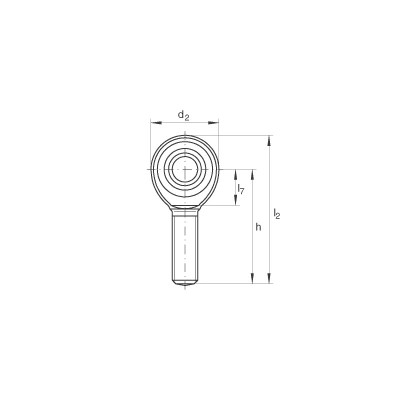

Шарнирные головки GAKR16-PW

с наружной резьбой, необслуживаемые, по DIN ISO 12240-4, правая резьба

d 0

16 mm 0

Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,018 / 0 0

d₂

42 mm

l₂

87 mm

0 - 0,035 mm

радиальный зазор

21 mm

Допуск: 0 / -0,12

C₁

15 mm

32 mm

d₁

19,3 mm

d₃

M16

d_K

28,575 mm

66 mm

l₁

37 mm

l₇

23 mm

r_{1s min}

0,3 mm

Координаты монтажных фасок

15 °

0,21 kg

Вес

C_r

38600 N

динамическая грузоподъемность, радиальная

C_0r

45300 N

статическая грузоподъемность, радиальнаягрузоподъемность головки
