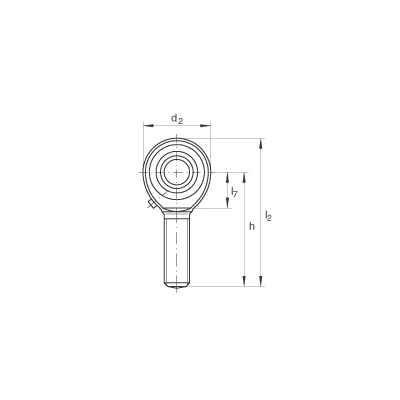

Шарнирные головки GAKR10-PB

с наружной резьбой, обслуживаемые, по DIN ISO 12 240-4, правая резьба

d 0

10 mm 0

Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,015 / 0 0

d₂

28 mm

l₂

62 mm

0 - 0,035 mm

радиальный зазор подшипника с отклонением от DIN ISO 12240-1-размерная серия K

14 mm

Допуск: 0 / -0,12

C₁

10,5 mm

22 mm

d₁

12,9 mm

d₃

M10

d_K

19,05 mm

48 mm

l₁

28 mm

l₇

- mm

r_{1s min}

0,3 mm

Координаты монтажных фасок

13 °

0,055 kg

Вес

C_r

10000 N

динамическая грузоподъемность, радиальная

C_0r

18500 N

статическая грузоподъемность, радиальнаягрузоподъемность головки
