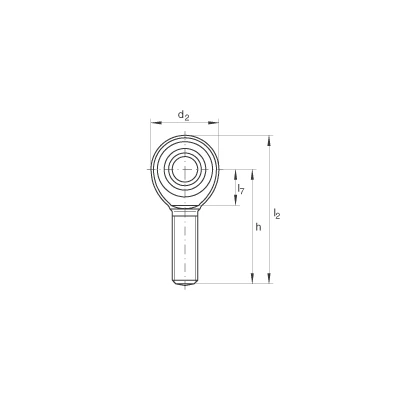

Шарнирные головки GAKL8-PW

с наружной резьбой, необслуживаемые, по DIN ISO 12 240-4, левая резьба

d 0

8 mm 0

Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,015 / 0 0

d₂

24 mm

l₂

54 mm

0 - 0,035 mm

радиальный зазор

12 mm

Допуск: 0 / -0,12

C₁

9 mm

19 mm

d₁

10,3 mm

d₃

d_K

15,875 mm

42 mm

l₁

25 mm

l₇

- mm

r_{1s min}

0,3 mm

Координаты монтажных фасок

14 °

0,038 kg

Вес

C_r

12900 N

динамическая грузоподъемность, радиальная

C_0r

12900 N

статическая грузоподъемность, радиальнаягрузоподъемность головки
