Шарнирные головки GAKL30-PW
Шарнирные головки GAKL30-PW
с наружной резьбой, необслуживаемые, по DIN ISO 12 240-4, левая резьба

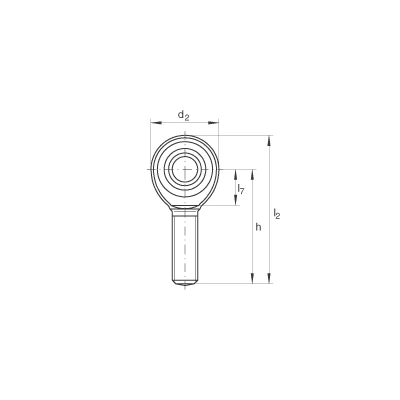

d 0
30 mm 0
Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,021 / 0 0
d2
70 mm
l2
145 mm
0 - 0,035 mm
радиальный зазор
B
37 mm
Допуск: 0 / -0,12
C1
25 mm
D
55 mm
d1
34,8 mm
d3
M30X2
dK
50,8 mm
h
110 mm
l1
66 mm
l7
37 mm
r1s min
0,3 mm
Координаты монтажных фасок
α
17 °
m
1,1 kg
Вес
Cr
114000 N
динамическая грузоподъемность, радиальная
C0r
95900 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
