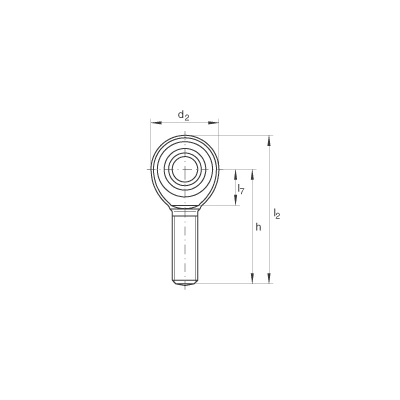

Шарнирные головки GAKL25-PW

с наружной резьбой, необслуживаемые, по DIN ISO 12 240-4, левая резьба

d 0

25 mm 0

Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,021 / 0 0

d₂

60 mm

l₂

124 mm

0 - 0,035 mm

радиальный зазор

31 mm

Допуск: 0 / -0,12

C₁

22 mm

47 mm

d₁

29,5 mm

d₃

M24X2

d_K

42,85 mm

94 mm

l₁

55 mm

l₇

32 mm

r_{1s min}

0,3 mm

Координаты монтажных фасок

15 °

0,64 kg

Вес

C_r

84800 N

динамическая грузоподъемность, радиальная

C_0r

72900 N

статическая грузоподъемность, радиальнаягрузоподъемность головки
