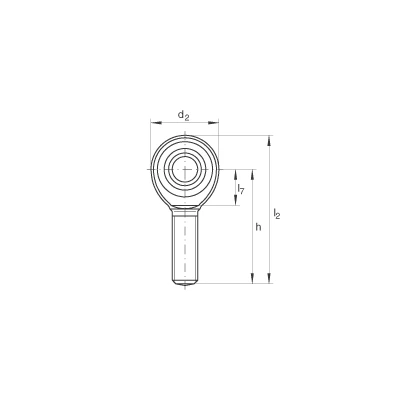

Шарнирные головки GAKL20-PW

с наружной резьбой, необслуживаемые, по DIN ISO 12 240-4, левая резьба

d 0

20 mm 0

Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,021 / 0 0

d₂

50 mm

l₂

103 mm

0 - 0,035 mm

радиальный зазор

25 mm

Допуск: 0 / -0,12

C₁

18 mm

40 mm

d₁

24,3 mm

d₃

M20X1,5

d_K

34,925 mm

78 mm

l₁

45 mm

l₇

26 mm

r_{1s min}

0,3 mm

Координаты монтажных фасок

14 °

0,38 kg

Вес

C_r

56600 N

динамическая грузоподъемность, радиальная

C_0r

45600 N

статическая грузоподъемность, радиальнаягрузоподъемность головки
