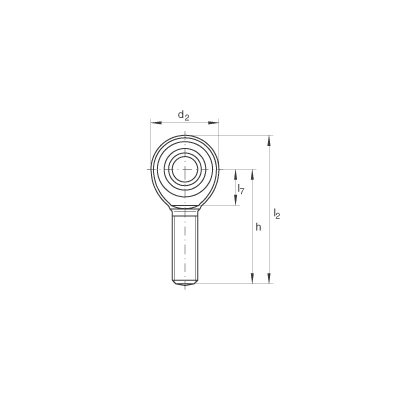

Шарнирные головки GAKL14-PW

с наружной резьбой, необслуживаемые, по DIN ISO 12 240-4, левая резьба

d 0

14 mm 0

Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,018 / 0 0

d₂

36 mm

l₂

78 mm

0 - 0,035 mm

радиальный зазор

19 mm

Допуск: 0 / -0,12

C₁

13,5 mm

28 mm

с отклонением от DIN ISO 12240-4, размерная серия K

d₁

16,8 mm

d₃

M14

d_K

25,4 mm

60 mm

l₁

36 mm

l₇

18 mm

r_{1s min}

0,3 mm

Координаты монтажных фасок

16 °

0,14 kg

Вес

C_r

31000 N

динамическая грузоподъемность, радиальная

C_0r

32000 N

статическая грузоподъемность, радиальнаягрузоподъемность головки
