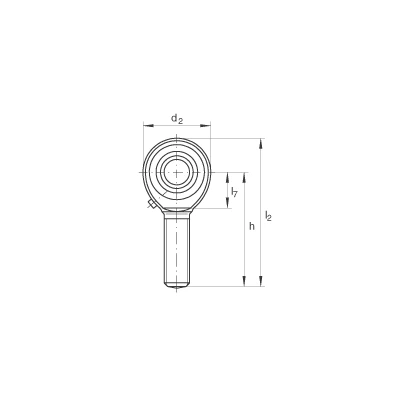

Шарнирные головки GAKL30-PB

с наружной резьбой, обслуживаемые, по DIN ISO 12 240-4, левая резьба

d 0

30 mm 0

Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,021 / 0 0

d₂

70 mm

l₂

145 mm

0 - 0,035 mm

радиальный зазор подшипника с отклонением от DIN ISO 12240-1-размерная серия K

37 mm

Допуск: 0 / -0,12

C₁

25 mm

55 mm

d₁

34,8 mm

d₃

M30X2

d_K

50,8 mm

110 mm

l₁

66 mm

l₇

37 mm

r_{1s min}

0,3 mm

Координаты монтажных фасок

17 °

1,1 kg

Вес

C_r

63500 N

динамическая грузоподъемность, радиальная

C_0r

95900 N

статическая грузоподъемность, радиальнаягрузоподъемность головки
