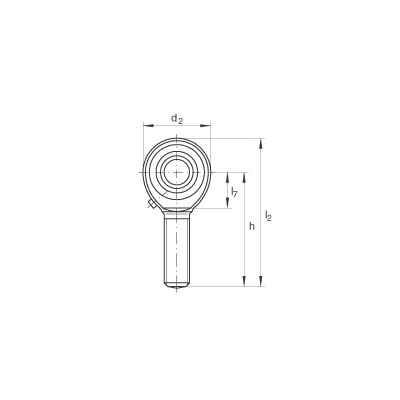

Шарнирные головки GAKL18-PB

с наружной резьбой, обслуживаемые, по DIN ISO 12 240-4, левая резьба

d 0

18 mm 0

Допуск отверстия: H7 (среднее арифметическое значение)Допуск: +0,018 / 0 0

d₂

46 mm

l₂

95 mm

0 - 0,035 mm

радиальный зазор подшипника с отклонением от DIN ISO 12240-1-размерная серия K

23 mm

Допуск: 0 / -0,12

C₁

16,5 mm

35 mm

d₁

21,8 mm

d₃

M18X1,5

d_K

31,75 mm

72 mm

l₁

41 mm

l₇

25 mm

r_{1s min}

0,3 mm

Координаты монтажных фасок

15 °

0,28 kg

Вес

C_r

26200 N

динамическая грузоподъемность, радиальная

C_0r

47000 N

статическая грузоподъемность, радиальнаягрузоподъемность головки
