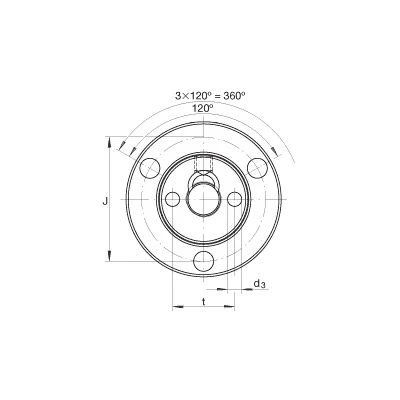

Упорно-радиальные игольчатые роликоподшипники ZAXFM0535

d 0

5 mm  0

   0

D

35 mm

 Наружное кольцо подшипника с голубым анодированием.

B

12 mm

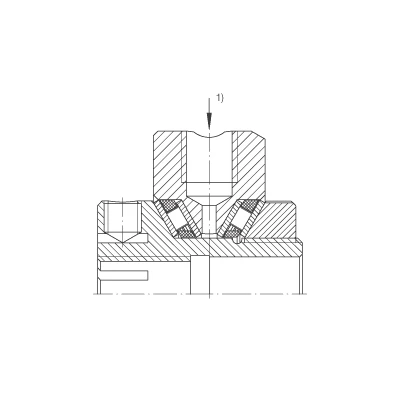

1)



 подвод смазки

D_{a min}

21 mm



d₁

4,3 mm



d₂

20 mm



d₃

3,2 mm



d_{a max}

11 mm



H

22 mm



H₁

6 mm



H₂

8 mm



J

28 mm



m

M5



t

14 mm



W

2 mm

 резьбовой штифт по DIN 913

m

39 g

 Вес

M4

 крепежные винты по DIN 912Моменты затяжки винтов крепления согласно данным производителя. Винты по DIN 912 в комплект поставки не входят.

C_a

3400 N

 динамическая грузоподъемность, осевая

C_0a

7800 N

 статическая грузоподъемность, осеваяP 0 zul = 0,5 x C 0a

n_{G Fett}

2000 1/min

 Предельная частота вращения

M_RL

2 Ncm

 момент трения в подшипникеВНИМАНИЕ: при выборе размеров должен быть учтен момент трения при пуске от 2 до 3 x M RL. Значения из таблиц являются ориентировочными при частоте вращения около 5 1/мин.

0,03 mm

 величина торцовых биенийВНИМАНИЕ: при выборе размеров должен быть учтен момент трения при пуске от 2 до 3 x M RL. Значения из таблиц являются ориентировочными при частоте вращения около 5 1/мин.

c_aL

350 N/µm

 осевая жесткость

M_m

0,0067 kg x cm^2

 момент инерции массы для вращающегося внутреннего кольца и встроенной регулировочной гайки

M_m

2 Nm

 резьбовой штифт по DIN 913

KGT6X1

 рекомендуемый шариково-винтовой привод по DIN 69051

TR8X1,5

 рекомендуемый привод с трапецеидальной резьбой по DIN 103



 Сепараторы игольчатых подшипников изготовлены из пластмассы.Допустимая рабочая температура: +120 °C (при длительной эксплуатации)



 Допуски сопрягаемой конструкции:допуск вала: h7допуск резьбы: 6g (резьба на ходовом винте для закрепления внутреннего кольца подшипника)допуск корпуса: Н8
